Rognage ou masquage de graphiques

Pour rogner les bords d’un graphique, placez ce dernier dans un cadre graphique ancré ou non ancré. Un cadre graphique ancré se déplace avec le texte environnant. Un cadre graphique non ancré reste au même emplacement sur une page, même si le texte environnant se déplace à la suite d’une modification.

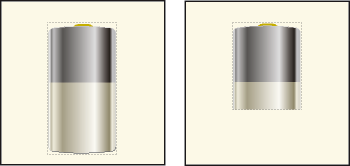

Graphiques rognés et non rognés dans des cadres graphiques

Si vous souhaitez masquer une partie d’un graphique, en particulier si cette partie se trouve au centre du graphique, vous pouvez recouvrir cette partie par des objets sans bordure.

Liens connexes :

Création de cadres ancrés

Rognage des bords d’un cadre

1)Pour créer un cadre graphique, procédez de l’une des façons suivantes :

•Pour créer un cadre non ancré, cliquez sur l’outil Placer un cadre graphique du conteneur Outils et faites glisser le pointeur afin de dessiner le cadre. Pour dessiner un carré, maintenez la touche Maj enfoncée pendant le déplacement du pointeur.

•Pour créer un cadre ancré, utilisez la commande Insérer > Cadre ancré.

2)Pour placer le graphique dans le cadre, procédez de l’une des façons suivantes :

•Faites glisser le graphique dans le cadre.

•Sélectionnez le graphique, choisissez Edition > Copier ou Edition > Couper, sélectionnez la bordure du cadre, puis choisissez Edition > Coller.

3)Redimensionnez le cadre autour du graphique.

Masquage d’une zone au sein d’un cadre graphique

1)Placez des objets graphiques (tels que des rectangles et des polygones) avec un fond et un motif de trait blancs devant les parties à masquer.
