Redimensionnement et transformation d’objets

Lorsque vous peaufinez un graphique, vous pouvez modifier la taille et la forme des objets. Les possibilités de transformation sont illimitées. Par exemple, vous pouvez définir un nouvel angle pour une ligne brisée ou un polygone, déplacer un angle pour modifier sa forme et lisser une ligne brisée pour créer une courbe à main levée.

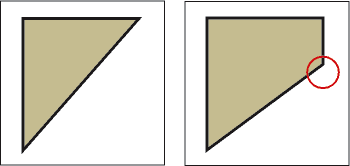

Polygone d’origine et polygone après l’ajout d’un angle

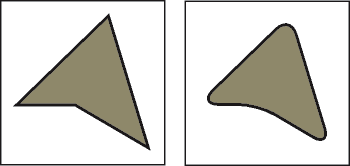

Angle déplacé puis lissé

Vous pouvez redimensionner tous les objets, y compris les lignes de texte. Lorsque vous redimensionnez une zone de texte créée avec l’outil Zone de texte (), le texte reste inchangé. En revanche, lorsque vous redimensionnez une ligne de texte créée avec l’outil Ligne de texte (), la hauteur et la largeur de la police changent en conséquence.

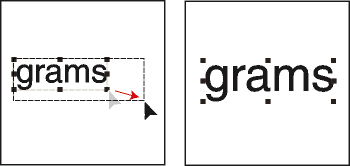

Avant et après le redimensionnement d’une ligne de texte (et non d’une zone de texte)

Vous pouvez modifier la forme des lignes, des lignes brisées, des polygones, des courbes et des arcs de la façon suivante :

•Transformez une ligne, une ligne brisée ou un polygone en déplaçant ses angles un par un. Vous pouvez aussi ajouter ou supprimer des angles.

•Transformez une courbe en déplaçant ses poignées de transformation (qui permettent de définir la courbe et de déterminer son emplacement) et ses points de contrôle (qui permettent d’ajuster la courbure). Vous pouvez également ajouter et supprimer des poignées de transformation en modifiant le nombre de points qui définissent la courbe.



A.

Poignée de transformation

B.

Point de contrôle

•Pour transformer un arc, il suffit de faire glisser ses extrémités ou de modifier le pourcentage d’un cercle représenté par l’arc.

Redimensionnement d’un objet par glissement

1)Sélectionnez l’objet et procédez de l’une des façons suivantes :

•Pour modifier la hauteur ou la largeur, faites glisser une poignée latérale.

•Pour modifier la hauteur et la largeur, faites glisser une poignée d’angle.

•Pour augmenter ou diminuer les dimensions proportionnellement, faites glisser une poignée d’angle tout en maintenant la touche Maj enfoncée.

Les dimensions de l’objet s’affichent dans la barre d’état lorsque vous faites glisser la poignée.

Redimensionnement précis d’un objet

1)Sélectionnez l’objet et choisissez Graphiques > Redimensionner.

2)Procédez de l’une des façons suivantes :

•Pour augmenter ou diminuer la hauteur et la largeur proportionnellement, entrez un facteur d’échelle et cliquez sur Redimensionner. Le facteur est toujours relatif à la taille courante de l’objet (100 % signifie aucune modification).

•Pour spécifier des dimensions exactes, entrez les dimensions et cliquez sur Redimensionner. Les dimensions affichées dans la boîte de dialogue constituent les dimensions courantes de l’objet (sans rotation).

Redimensionnement de graphiques importés

Vous pouvez rétablir la taille d’origine de graphiques importés. Vous pouvez également modifier la taille des graphiques bitmap importés.

Redimensionnement des graphiques importés à la taille 100 %

1)Sélectionnez l’objet et choisissez Graphiques > Caractéristiques.

2)Définissez la mise à l’échelle sur 100 % et cliquez sur Définir.

Modification de la taille des graphiques bitmap

La modification de la valeur en ppp ou du facteur d’échelle modifie la taille d’un graphique bitmap.

1)Procédez de l’une des façons suivantes :

•Sélectionnez l’image bitmap, choisissez Graphiques > Caractéristiques, puis cliquez sur Définir ppp.

•Appuyez sur la touche Maj et faites glisser une poignée d’angle de l’image bitmap. Maintenir la touche Maj enfoncée lors du déplacement permet de conserver les proportions du graphique.

remarque:  si le graphique est un fichier TIFF (ou autre format utilisant des paramètres ppp), la mise à l’échelle doit s’effectuer à l’aide de la commande Caractéristiques, afin d’éviter que la valeur ppp ne soit perdue lors du redimensionnement à l’aide de la boîte de dialogue Redimension.

Déplacement d’un angle d’une ligne brisée ou d’un polygone

1)Sélectionnez l’objet et choisissez Graphiques > Transformer. Les poignées de transformation s’affichent sur l’objet, remplaçant les poignées de sélection.

2)Faites glisser une poignée. Pour déplacer la poignée horizontalement ou verticalement, faites-la glisser tout en maintenant la touche Maj enfoncée.

Ajout et suppression d’un angle ou d’une poignée de transformation

1)Sélectionnez la ligne, la ligne brisée, le polygone ou la courbe et choisissez Graphiques > Transformer.

2)Cliquez à l’endroit auquel vous voulez ajouter une poignée de transformation (ou un angle) tout en maintenant la touche Ctrl enfoncée ou cliquez sur la poignée à supprimer tout en maintenant la touche Ctrl enfoncée.

Modification du rayon d’arrondi d’un rectangle arrondi

Vous pouvez définir l’incurvation des angles d’un rectangle arrondi en spécifiant le rayon d’un cercle imaginaire inscrit dans l’angle d’un rectangle. Plus le rayon est grand, plus les angles sont arrondis.

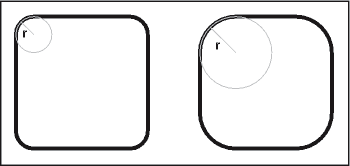

Rayon (r) = 3 mm et rayon (r) = 6 mm

Lorsque vous spécifiez un rayon d’arrondi, vous modifiez également les caractéristiques de dessin en cours. Tout nouveau rectangle arrondi dessiné possédera ce rayon d’arrondi jusqu’à ce que vous le modifiiez à l’aide de la commande Caractéristiques ou que vous quittiez FrameMaker XML Author.

1)Sélectionnez un rectangle arrondi et choisissez Graphiques > Caractéristiques.

2)Entrez le rayon d’arrondi, puis cliquez sur Définir. Le rayon maximum applicable correspond à la moitié de la largeur du rectangle. Par exemple, si le rectangle mesure 4 cm x 8 cm, le rayon maximum applicable est 2 cm (soit la moitié de 4).

Lissage et mise à l’état brut d’objets

Vous pouvez lisser des lignes brisées, des polygones, des rectangles et des rectangles arrondis. Cette opération transforme leurs angles en des courbes lisses. Lorsque vous ramenez une courbe à l’état brut, cela signifie que ses angles sont restaurés.

Avant et après lissage

Chaque fois que vous lissez un rectangle arrondi, vous augmentez la courbe de ses angles (son rayon d’arrondi).

1)Procédez de l’une des façons suivantes :

•Pour lisser un objet, sélectionnez-le et choisissez Graphiques > Lisser. Après le lissage d’un polygone ou d’une ligne brisée, les poignées de transformation et les points de contrôle s’affichent pour vous permettre de transformer la courbe.

•Pour remettre un objet à l’état brut, sélectionnez-le et choisissez Graphiques > Rendre brut. Si vous lissez ultérieurement l’objet, sa forme peut être différente de la forme d’origine.
