Verbinden von Geraden und Kurven

Erfahren Sie, wie Linien und Kurven um die Objekte in FrameMaker verbunden werden.

Durch Verbinden einzelner Geraden, Polygonzüge, Bogen und geglätteter Polygonzüge, die Sie zuvor mit den FrameMaker-Zeichenwerkzeugen gezeichnet haben, können Sie komplexe Umrisse erstellen. Durch das Verbinden erhalten Sie eine einzelne durchgehende Kurve. Sie können die Eigenschaften der neuen Kurve (z. B. Linienstärke, Linien- und Füllmuster und Farbe) beliebig ändern.

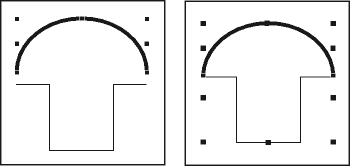

Objekte gezeichnet, positioniert und ausgewählt

Zeichnen von Objekten, ihre Positionierung und anschließende Auswahl

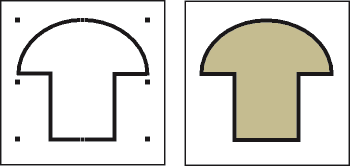

Objekte verbunden und Füllmuster hinzugefügt

Verbinden des Objekts und anschließendes Ausfüllen des Musters

Positionieren Sie die Objekte so, dass sich ihre Endpunkte berühren. Die Enden dürfen nicht weiter als 1 Punkt voneinander entfernt und die Objekte dürfen nicht gruppiert sein. Wählen Sie bei Bedarf Grafik > Anordnen > Fluchten und vergrößern Sie.
Wählen Sie die Objekte aus und wählen Sie Grafik > Anordnen > Verbinden. Die neue Kurve erhält dann die Eigenschaften (z. B. Linienstärke, Füllmuster oder Farbe) des Objekts, das vor dem Verbinden als letztes ausgewählt wurde. (In der vorhergehenden Abbildung wurde der Bogen als letztes Objekt ausgewählt.)

Note: Wenn Sie Linien oder Kurven versehentlich verbunden haben, wählen Sie sofort Bearbeiten > Rückgängig machen. Durch das Verbinden wird ein einziges durchgehendes Objekt erstellt, das im Gegensatz zu einer Gruppe nicht mehr getrennt werden kann.
