Objekte spiegeln und drehen

Erfahren Sie, wie Sie ein Objekt spiegeln und drehen und einen symmetrischen Effekt in FrameMaker erzeugen.

Objekte können horizontal oder vertikal gespiegelt werden.

Sie können alle Objekte (mit Ausnahme von Gleichungen und Grafikrahmen) in einem beliebigen Winkel drehen. Grafikrahmen und Gleichungen können in Schritten von 90 Grad gedreht werden.

Alle Objekte (außer Gleichungen und Textzeilen) werden um ihren Mittelpunkt gedreht.

Gleichungen und Textzeilen werden um ihren Ausrichtungspunkt gedreht.

Es ist einfacher, Objekte in ihrer nicht gedrehten Position zu bearbeiten (z. B. sie auszurichten oder zu verteilen). Nach der Änderung können Sie das Objekt erneut in seine gedrehte Position bringen.

Note: Wenn Sie eine importierte PICT-Grafik oder eine Seite mit einer importierten PICT-Grafik drehen, wird das Bild in einer schlechten Qualität gedruckt. Konvertieren Sie es daher in das Format TIFF oder EPS und importieren Sie es anschließend erneut.

Spiegeln von Objekten

Wählen Sie das Objekt aus und wählen Sie Grafik > Horizontal spiegeln oder Grafik > Vertikal spiegeln. Im Objekt enthaltener Text wird nicht gespiegelt. So wird beispielsweise der Text in einer gespiegelten Textzeile nicht verkehrt herum angezeigt, obwohl der Ausrichtungspunkt der Textzeile gespiegelt ist.

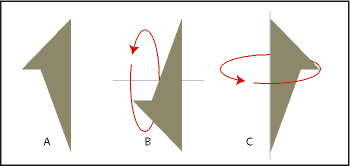

A. Original B. Vertikal gespiegelt C. Horizontal gespiegelt

Erstellen von symmetrischen Objekten

Zeichnen Sie eine Hälfte des Objekts und kopieren Sie es.

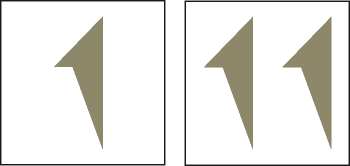

Zeichnen und kopieren Sie das Objekt.
Spiegeln Sie die Kopie und verschieben Sie sie, bis sie das Original berührt.

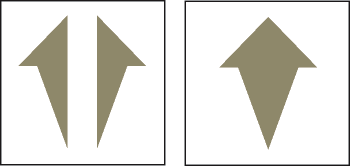

Spiegeln Sie das Objekt und verschieben Sie es.

Anstatt die Kopie zum Original zu verschieben, können Sie auch den Befehl Verteilen mit einem Kantenabstand von 0 verwenden. Auf diese Weise werden die Objekte genau ausgerichtet.

Drehen von Objekten durch Ziehen

Markieren Sie das Objekt.
Halten Sie die Alt-Taste gedrückt und ziehen Sie einen Auswahlpunkt.

Bei aktiviertem Magnetraster rastet das Objekt bei einem Vielfachen des im Dialogfeld „ Darstellungsoptionen “ angegebenen Winkels ein. Sie können die Drehung auf Schritte von 45 Grad einschränken, indem Sie zusätzlich die Umschalttaste gedrückt halten.

Genaues Drehen von Objekten

Wählen Sie ein Objekt aus und führen Sie eine der folgenden Aktionen aus:

Um von der aktuellen Position des Objekts weg zu drehen, wählen Sie Grafik > Drehen, geben die Richtung und den Umfang der Drehung an und klicken auf Drehen. Wenn Sie auf diese Weise mehrere nicht gruppierte Objekte drehen, wird jedes Objekt um seinen Mittelpunkt gedreht.

Note: Diese Methode funktioniert auch für Gleichungen und Grafikrahmen.
Um das Objekt um eine bestimmte Gradzahl zu drehen, wählen Sie Grafik > Objekteigenschaften, geben den Drehwinkel ein und klicken auf Festlegen.
